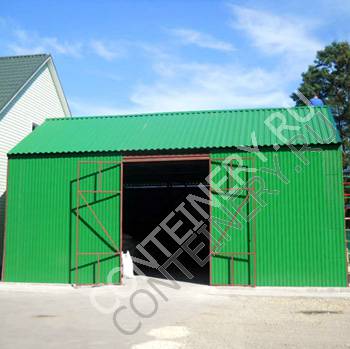

Характеристики здания: - здание неутепленное
- снеговая нагрузка III
- каркас здания — комбинированный(сварной двутавр и облегченные оцинкованные гнутые профили)
- стены — оцинкованный окрашенный профнастил C-21 толщиной 0,7мм
- кровля — двускатная, с использованием окрашенного профнастила НС-35 толщиной 0,7мм
- в торцевой части здания выполнены проемы под распашные ворота шириной 4 м и высотой 3-4,2 м в зависимости от высоты здания
Возможные изменения в конструкции здания (необходимо уточнить стоимость): - использование для кровли и стен сэндвич-панелей или совмещенных вариантов
- проемы для установки оконных блоков
| Ширина, м | Высота, м | Длина, м | | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | | 6 | 3 | 273 741 | 347 349 | 423 444 | 499 638 | 573 246 | 649 440 | 725 534 | 799 142 | 875 336 | | шаг | 3,6 | 304 677 | 386 739 | 471 488 | 556 236 | 638 398 | 723 147 | 807 895 | 890 058 | 974 806 | | колонн | 4,2 | 321 487 | 407 529 | 496 156 | 584 884 | 670 925 | 759 553 | 848 181 | 934 322 | 1 022 949 | | 6,0м | 4,8 | 338 099 | 428 019 | 520 527 | 613 133 | 703 054 | 795 561 | 888 068 | 977 989 | 1 070 596 | | | | | | | | | | | | | | Ширина, м | Высота, м | Длина, м | | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 81 | 90 | | 9 | 3 | 366 646 | 518 338 | 670 129 | 821 921 | 973 712 | 1 125 503 | 1 277 294 | 1 429 085 | 1 580 777 | | шаг | 3,6 | 399 969 | 565 089 | 730 209 | 895 329 | 1 060 450 | 1 225 669 | 1 390 790 | 1 555 910 | 1 721 030 | | колонн | 4,2 | 419 266 | 590 752 | 762 338 | 933 824 | 1 105 410 | 1 276 896 | 1 448 482 | 1 619 968 | 1 791 455 | | 4,5м | 4,8 | 439 657 | 618 107 | 796 456 | 974 806 | 1 153 156 | 1 331 505 | 1 509 955 | 1 688 304 | 1 866 654 | | | 5,4 | 458 457 | 643 074 | 827 590 | 1 012 207 | 1 196 724 | 1 381 340 | 1 565 857 | 1 750 473 | 1 934 990 | | | 6 | 482 231 | 675 003 | 867 677 | 1 060 450 | 1 253 123 | 1 445 896 | 1 638 669 | 1 831 342 | 2 024 115 | | | | | | | | | | | | | | Ширина, м | Высота, м | Длина, м | | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 81 | 90 | | 12 | 3 | 456 269 | 642 278 | 828 287 | 1 014 296 | 1 200 304 | 1 386 313 | 1 572 322 | 1 758 331 | 1 944 340 | | шаг | 3,6 | 490 487 | 689 526 | 888 466 | 1 087 506 | 1 286 446 | 1 485 485 | 1 684 425 | 1 883 365 | 2 082 404 | | колонн | 4,2 | 512 072 | 717 776 | 923 479 | 1 129 183 | 1 334 887 | 1 540 591 | 1 746 395 | 1 952 099 | 2 157 803 | | 4,5м | 4,8 | 534 651 | 747 418 | 960 283 | 1 173 050 | 1 385 816 | 1 598 682 | 1 811 448 | 2 024 314 | 2 237 080 | | | 5,4 | 556 037 | 775 468 | 994 998 | 1 214 429 | 1 433 960 | 1 653 390 | 1 872 921 | 2 092 351 | 2 311 882 | | | 6 | 583 590 | 812 173 | 1 040 755 | 1 269 337 | 1 497 919 | 1 726 501 | 1 955 083 | 2 183 665 | 2 412 346 | | | | | | | | | | | | | | Ширина, м | Высота, м | Длина, м | | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 81 | 90 | | 15 | 3 | 578 020 | 811 576 | 1 045 231 | 1 278 886 | 1 512 441 | 1 746 096 | 1 979 652 | 2 213 307 | 2 446 962 | | шаг | 3,6 | 616 615 | 864 295 | 1 112 075 | 1 359 755 | 1 607 535 | 1 855 314 | 2 102 995 | 2 350 775 | 2 598 455 | | колонн | 4,2 | 649 340 | 907 664 | 1 165 987 | 1 424 311 | 1 682 734 | 1 941 058 | 2 199 381 | 2 457 705 | 2 716 128 | | 4,5м | 4,8 | 677 192 | 944 269 | 1 211 246 | 1 478 323 | 1 745 301 | 2 012 378 | 2 279 455 | 2 546 432 | 2 813 509 | | | 5,4 | 703 054 | 977 890 | 1 252 825 | 1 527 660 | 1 802 595 | 2 077 431 | 2 352 267 | 2 627 202 | 2 902 037 | | | 6 | 737 471 | 1 023 745 | 1 309 920 | 1 596 096 | 1 882 271 | 2 168 446 | 2 454 621 | 2 740 896 | 3 027 071 | | | | | | | | | | | | | | Ширина, м | Высота, м | Длина, м | | 24 | 28 | 36 | 44 | 52 | 60 | 68 | 76 | 84 | | 18 | 3 | 786 509 | 1 048 115 | 1 309 721 | 1 564 066 | 1 825 672 | 2 087 179 | 2 348 785 | 2 610 391 | 2 871 997 | | шаг | 3,6 | 830 773 | 1 105 311 | 1 379 848 | 1 647 124 | 1 921 760 | 2 196 298 | 2 470 835 | 2 745 372 | 3 019 909 | | колонн | 4,2 | 868 870 | 1 153 554 | 1 438 137 | 1 715 559 | 2 000 143 | 2 284 826 | 2 569 410 | 2 854 093 | 3 138 676 | | 4,0м | 4,8 | 901 397 | 1 194 237 | 1 487 077 | 1 772 655 | 2 065 495 | 2 358 334 | 2 651 174 | 2 944 014 | 3 236 853 | | | 5,4 | 931 338 | 1 231 538 | 1 531 739 | 1 824 678 | 2 124 878 | 2 425 079 | 2 725 279 | 3 025 380 | 3 325 581 | | | 6 | 973 911 | 1 285 650 | 1 597 389 | 1 901 866 | 2 213 605 | 2 525 344 | 2 837 083 | 3 148 822 | 3 460 661 | | | | | | | | | | | | | | Ширина, м | Высота, м | Длина, м | | 24 | 33 | 42 | 51 | 60 | 69 | 78 | 87 | 96 | | 21 | 3 | 1 116 849 | 1 478 522 | 1 840 195 | 2 201 868 | 2 563 541 | 2 925 214 | 3 286 887 | 3 648 560 | 4 010 233 | | шаг | 3,6 | 1 172 652 | 1 550 240 | 1 927 928 | 2 305 516 | 2 683 104 | 3 060 791 | 3 438 379 | 3 816 067 | 4 193 655 | | колонн | 4,2 | 1 223 680 | 1 614 995 | 2 006 310 | 2 397 724 | 2 789 039 | 3 180 454 | 3 571 769 | 3 963 183 | 4 354 498 | | 3,0м | 4,8 | 1 266 054 | 1 668 211 | 2 070 468 | 2 472 725 | 2 874 882 | 3 277 139 | 3 679 395 | 4 081 553 | 4 483 809 | | | 5,4 | 1 304 649 | 1 716 454 | 2 128 360 | 2 540 165 | 2 951 971 | 3 363 777 | 3 775 583 | 4 187 389 | 4 599 294 | | | 6 | 1 364 231 | 1 792 549 | 2 220 966 | 2 649 383 | 3 077 801 | 3 506 218 | 3 934 536 | 4 362 953 | 4 791 370 |
Примечание:
1. Цена в рублях полного комплекта поставки в т.ч. НДС 18%.
2. Длина здания выполняется по желанию заказчика, кратная шагу колонн.
3. Указанная высота здания — высота до низа несущих конструкций.
4. Цены указаны без стоимости дополнительных комплектующих(окна, ворота, двери). По желанию заказчика данные элименты могут быть включены в комплект поставки.
|
